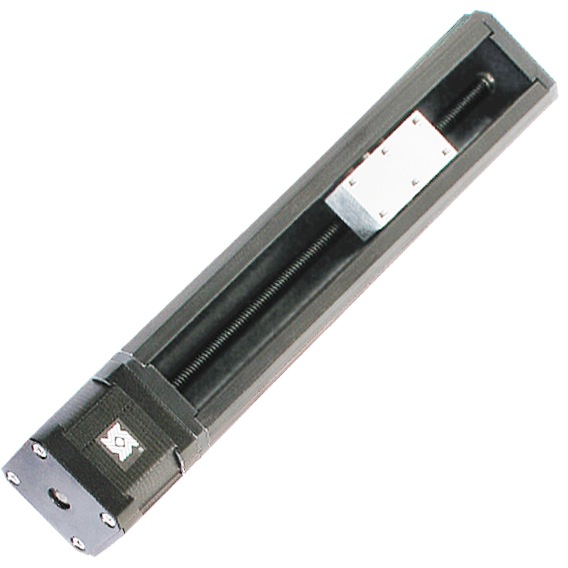

Die LRS-Linearschiene verwendet einen Präzisions-Gewindespindelmechanismus, um eine kontrollierte Positionierung entlang der Achse eines robusten Linearschlittens aus Aluminium zu ermöglichen. Der Schlitten ist eine kleine Plattform mit Gleitelement-Linearlagern, die innerhalb dieser speziell konfigurierten Extrusion gleiten. Die Gewindespindel, die in dem System verwendet wird, ist mit verschiedenen Gewindesteigungen und Wellenendenkonfigurationen versehen, die praktisch jede Drehkraftquelle aufnehmen können.
- T-Nuten nach außen integriert
- Hublängen bis zu 1 Meter
- TFE-Beschichtungen Kerkote® oder Black Ice™ auf einer Gewindespindel aus 303er Edelstahl
- Automatische Anpassung des Gleitlagerspiels mit einem zum Patent angemeldeten "spielfreien" Linearlager
- Freilauf- oder spielfreie WDG-Muttern verfügbar
| Größe |
Schienenbreite |
Schienenhöhe |
Max. Hub |
Max. Last |
Motorbetrieben |
Nur Schiene |
Nur Führung |
Wichtiges Attribut |
| Einheiten |
mm |
mm |
m |
N |
|
Motorbetrieben
|
| LRX 04 |
42,5 |
42,5 |
1,0 |
222 |
X |
|
|
NEMA17-Profil, T-Nuten |
Nicht motorbetrieben
|
|
| LRX 04 |
42,5 |
42,5 |
1,0 |
222 |
|
X |
X |
NEMA17-Profil, T-Nuten |
