30 mm bürstenloser Gleichstrommotor ES030A

Der bürstenlose Gleichstrommotor der Serie ES030A ist ein bürstenloser Motor mit hoher Drehmomentdichte und nutenloser Konstruktion in einer NEMA 14 Konfiguration. Er wird in 2 Motorlängen mit Dauerdrehmoment von 0,029 - 0,041 Nm angeboten.

Merkmale:
  • Drehzahlen bis zu 8.000 U/min
  • Gleichspannungsbus-Spannung bis zu 60 VDC
  • NEMA 14 Konfiguration
  • Acht Standardwicklungen - Spezielle Wicklungen verfügbar
  • 4-polige Konstruktion aus seltenen Erden

Videos:
Wie Motorkurven erstellt werden und wie man sie verwendet
Wann sollte ein Getriebe in Ihrer DC-Motoranwendung verwendet werden?

  • Technische Daten +

    MOTOR DATAUnitsES030A-1ES030A-2
    Max DC Terminal Voltage V 6060
    Max Speed (Mechanical)rpm80008000
    Continuous Stall TorqueNm0.0290.041
    Continuous Stall Torqueoz-in4.15.8
    Peak Torque (Maximum)Nm0.0850.13
    Peak Torque (Maximum)oz-in1218
    Rotor Inertiakg m20.000000990.0000014
    Rotor Inertiaoz-in-s20.000140.0002
    Motor Weightg170210
    Motor Weightoz6.07.4
  • Maßzeichnungen +


  • Leistungskurven +

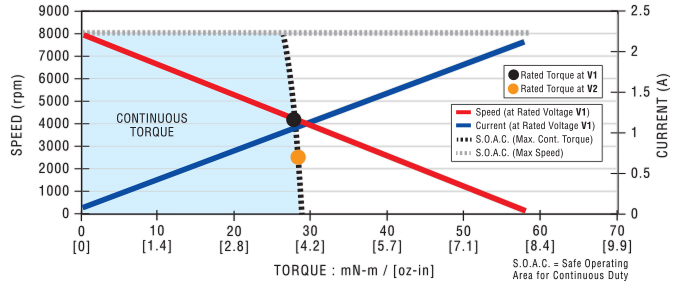

    ES030A-1 Drehmoment-Leistungskurve

    S.O.A.C. = Sicherer Betriebsbereich für den Dauerbetrieb


    ES030A-2 Drehmoment-Leistungskurve

    S.O.A.C. = Sicherer Betriebsbereich für den Dauerbetrieb


    HINWEIS: Alle Werte sind bei 25 °C Umgebungstemperatur angegeben. Spitzenwerte sind theoretisch und sind nur Bezugswerte.
  • Leistungsdaten der Windungen +

    Page-50f161c1-5a47-4344-b824-e413a531c1c5
    ES030A-1Units
    Rated VoltageV12.015.219.124.030.338.248.060.6
    Rated TorqueNm0.0280.0280.0280.0280.0280.0280.0280.028
    Rated Torqueoz-in4.04.04.04.04.04.04.04.0
    Rated Speedrpm41403630395041603600424041603600
    Rated CurrentA2.11.71.31.00.840.660.520.42
    Rated PowerW1211121211121211
    No Load Speedrpm70907180714071107160715071207160
    No Load Current A0.120.0920.0720.0570.0460.0360.0290.023
    Torque Constant Nm/A0.01590.01980.02500.03160.03950.05000.06310.0791
    Torque Constant oz-in/A2.242.803.544.485.607.098.9411.2
    Voltage ConstantV/krpm1.662.072.623.314.145.246.618.28
    Terminal ResistanceΩ1.983.555.257.914.219.631.656.8
    Inductance mH0.180.320.460.701.281.832.805.12
    Peak Current A6.14.33.63.02.11.91.51.1
    Page-c7720480-871a-4845-81a1-772cc9866c71
    ES030A-2Units
    Rated VoltageV12.015.219.124.030.338.248.060.6
    Rated TorqueNm0.0380.0370.0380.0370.0380.0370.0370.038
    Rated Torqueoz-in5.45.35.35.25.35.25.25.3
    Rated Speedrpm51705380532058005350575058005360
    Rated CurrentA3.02.31.91.51.10.910.730.56
    Rated PowerW2121212221222221
    No Load Speedrpm73607190739074107170739074007170
    No Load Current A0.200.150.130.0970.0720.0610.0480.037
    Torque Constant Nm/A0.01530.01990.02430.03050.03970.04860.06100.0794
    Torque Constant oz-in/A2.162.813.434.315.636.888.6411.2
    Voltage ConstantV/krpm1.602.082.543.194.165.096.398.31
    Terminal ResistanceΩ1.101.632.673.626.529.3214.526.0
    Inductance mH0.120.190.290.480.761.161.923.04
    Peak Current A9.37.25.74.83.62.92.31.8
  • Wiring Diagram +



    Color Signal
    Brown Phase A
    Red Phase B
    Orange Phase C
    Grey Hall 1
    Blue Hall 2
    White Hall 3
    Violet Hall +5 VDC
    Black Hall GND

  • Drehgeber +


    Drehgeber E30C und E30D
    Die optischen Inkrementalgeber E30C und E30D wurden für OEM-Hochpräzisionsapplikationen der Antriebstechnik entwickelt und sind die empfohlenen Drehgeber für den ES030A. Der E30 bietet eine große Auswahl an Ausgängen, Auflösungen und Verbindungslösungen in einer kompakten Größe von 30 x 8 mm.

    Merkmale:
    • Auflösungen von 200 bis 2048
    • TTL-Quadraturausgang
    • Frequenzgang bis 220 kHz
    • Geringer Stromverbrauch, 5 V bei 20 mA maximal
    • Verriegelungsstecker

    Technische Daten
    DREHGEBERDATEN SYMBOL EINHEITEN E30C E30D
    Verfügbare Auflösungen - - 200, 250, 256, 400, 500 500, 512, 1000, 1024, 2000, 2048
    Ausgang - - 2-Kanal-Quadratur 2-Kanal-Quadratur mit Index
    Ausgangsschnittstelle - - TTL-kompatibel TTL-kompatibel
    Versorgungsspannung Vcc VDC 4,5 bis 5,5 4,5 bis 5,5
    Versorgungsstrom Icc mA 20 max 20 max
    Hochpegel-Ausgangsspannung VOH V 2,4 min 2,4 min
    Niedrigpegel-Ausgangsspannung VOL V 0,4 max 0,4 max
    Max. Betriebsfrequenz fmax kHz 40 (200 -500 PPR) 55 (500 -512 PPR)
    110 (1000 -1024 PPR)
    220 (2000 -2048 PPR)
    Betriebstemperatur ?max °C -20 bis +85 -20 bis +85
    Drehgeber Gewicht (Masse) WE oz 0,2 0,2
    g 5,6 5,6

    Maßzeichnungen

    Schaltplan
    PIN FARBE E30C E30D E30C1 E30D1
    1 Schwarz Drehgeber-Masse Drehgeber-Masse
    2 Weiß Vcc Vcc
    3 Grün/Weiß - - Index I?
    4 - - -
    5 Blau/Weiß - Kanal A?
    6 Blau Kanal A Kanal A
    7 Violett Kanal B Kanal B
    8 Violett/Weiß - Kanal B?
    9 Grün - Index - Index
    10 Grün/Gelb Motor-Masse Motor-Masse
    E30C1 & E30D1: Optionale differentielle LD-Verbindungen in grau dargestellt

    Empfohlene Drehgeber-Datenblätter
    Datenblatt für Drehgeber E30C/D, im PDF-Format

    Alternative Drehgeber-Datenblätter
    Datenblatt für Drehgeber E30A/B, im PDF-Format
  • Gearboxes +


    G30A Gear
    The G30A is a 30mm planetary gearbox suitable for servo applications where DC Servo brush or BLDC motor technology is specified. The G30A provides maximum efficiency, minimum backlash, has a smaller mechanical footprint and is available with round and square mounting endbell configurations.

    Features:
    • Sintered metal gears for high torque capacity
    • Sintered metal output bearing

    Specifications
    GEAR DATA UNITS G30A
    4:1
    G30A
    6:1
    G30A
    16:1
    G30A
    24:1
    G30A
    36:1
    G30A
    64:1
    G30A
    96:1
    Maximum Load Nm 2.47 2.47 3.53 3.53 3.53 6.5 6.5
    oz-in 350 350 500 500 500 920 920
    Weight (Mass) g 110.6 110.6 124.7 124.7 124.7 138.9 138.9
    oz 3.9 3.9 4.4 4.4 4.4 4.9 4.9
    Length (LG) mm 32.64 32.64 38.48 38.48 38.48 44.32 44.32
    in 1.285 1.285 1.515 1.515 1.515 1.745 1.745
    Stages - 1 1 2 2 2 3 3
    Ratio - 4/1 6/1 16/1 24/1 36/1 64/1 96/1
    Efficiency - 0.90 0.90 0.81 0.81 0.81 0.73 0.73
    Shaft Rotation - CW CW CW CW CW CW CW
    GEAR DATA UNITS G30A
    144:1
    G30A
    216:1
    G30A
    256:1
    G30A
    384:1
    G30A
    576:1
    G30A
    864:1
    G30A
    1296:1
    Maximum Load Nm 6.5 6.5 8.83 8.83 8.83 8.83 8.83
    oz-in 920 920 1250 1250 1250 1250 1250
    Weight (Mass) g 138.9 138.9 155.9 155.9 155.9 155.9 155.9
    oz 4.9 4.9 5.5 5.5 5.5 5.5 5.5
    Length (LG) mm 44.32 44.32 50.17 50.17 50.17 50.17 50.17
    in 1.745 1.745 1.975 1.975 1.975 1.975 1.975
    Stages - 3 3 4 4 4 4 4
    Ratio - 144/1 216/1 256/1 384/1 576/1 864/1 1296/1
    Efficiency - 0.73 0.73 0.66 0.66 0.66 0.66 0.66
    Shaft Rotation - CW CW CW CW CW CW CW

    Dimensional Drawings


    Combined Length
    G30A Gearmotor
    Motor Length LGM mm
    Stage 1 2 3 4
    ES030A-1 91.6 97.5 103.3 109.2
    ES030A-2 101.8 107.6 113.5 119.3

    Recommended Gearbox Data Sheets
    G30A Gearbox Sheet pdf

    Alternate Gearbox Data Sheets
    G40A Gearbox Sheet pdf
  • Antriebe +


    Empfohlene Antriebe
    PBL4850E

    Alternative Antriebe
    BGE6010
