RGW06

RGW06 Non-Motorized Linear Rail
Die nicht motorbetriebene RGW06-Linearschiene ist mit zwei verschiedenen Antriebsoptionen erhältlich: Nur Antriebswelle oder mit Inline-Montage des Motors. Schienen haben parallele Nuten, die für eine Markierung, eine Sensorhalterung oder andere hinzugefügte Komponenten verwendet werden können. Wenden Sie sich an einen Anwendungstechniker, um technischen Support zu erhalten.

  • Technische Daten +


    Gewindesteigung Gewindesteigungs-Code Typisches Schleppmoment Drehmoment zum Bewegen der Last Bemessungslast Spindelträgheitsmoment
    Schienen-Serie mm Nm Unze Zoll/Pfund Nm/kg Pfund kg Unze Zoll sec²/Zoll Kgm²/m
    RGW06K - A0100 - XXX 2,54 100 0,03 0,016 16 4,2 x 10-6
    RGW06K - A0200 - XXX 5,08 200 0,04 0,023 16 4,2 x 10-6
    RGW06K - A0500 - XXX 12,70 500 0,04 0,039 16 4,2 x 10-6
    RGW06K - A1000 - XXX 25,40 1000 0,05 0,070 16 4,2 x 10-6

  • Maßzeichnungen +


    RGW06 A B C D D1 F G H I* K L1 L2 N
    (Zoll) (0,60) (1,25) (0,1875) (2,00) (1,13) (2,00) (1,500) (0,750) 6-32 (1,2) (0,80) (0,80) (0,500)
    mm 15,2 31,75 4,762 50,8 28,6 50,8 38,10 19,05 UNC 30 20,3 20,3 12,70
    RGW06 S Q R
    		S T U V W X Y Z1 Z2 Z3
    (Zoll) (1,46) (1,04)  (0,80)
    		(0,83) (0,51) (0,63) (1,4) 6-32 (0,50) (0,170) (0,14) (0,25) (0,14)
    mm 37,1 26,4 20,3
    		21,2 13,0 16 36 SHCS 12,7 4,32 3,6 6,4 3,6
    * Metrische Schlittenlochgrößen verfügbar: M3, M4, M5 und M6

    Für horizontale Lasten bis zu 156 N empfohlen

    Motorhalterung RGW-06

    RGW06 A D D1 D2 F G H I* L1 L2 L3 N
    (Zoll) (0,60) (2,00) (1,13) (1,67) (2,00) (1,500) (0,750) 6-32 (0,80) (1,93) (0,31) (0,500)
    mm 15,2 50,8 28,6 42,2 50,8 38,10 19,05 UNC 20,3 48,9 7,9 12,70
    RGW06 N1 S Q R
    		S T U V V1 Z1 Z2 Z3
    (Zoll) (1,50) (1,46) (1,04) (0,78)
    		(0,83) (0,51) (0,63) (1,39) (1,7) (0,14) (0,25) (0,14)
    mm 38,1 37,08 26,416 19,8
    		21,2 13,0 16,0 35,3 43 3,6 6,4 3,6
    * Metrische Schlittenlochgrößen verfügbar: M3, M4, M5 und M6


    *HINWEIS: Die in der Maßzeichnung gezeigte Kupplung ist nicht enthalten.

  • Schmierung +


    Die RGW-Linearführungen von Kerk haben Kerkote®-TFE auf allen kritischen Oberflächen.

    Alle beweglichen Oberflächen bestehen aus Kerkite®-Polymeren, die auf der TFE-Beschichtung Kerkote® gleiten und eine starke, stabile Plattform für eine Vielzahl von Applikationen mit linearer Bewegung bieten.

    Kerkote TFE ist eine weiche Beschichtung, ein Langzeit-Trockenschmiermittel, das für weichere Kunststoffe wie Acetyl und Nylon mit oder ohne mechanische Verstärkung optimiert ist. Die Schmierung der Mutter-/Gewindespindel-Grenzfläche erfolgt durch die Mutter, die Kerkote TFE-Partikel von der Beschichtung aufnimmt, sowie durch das Wandern des inneren Schmiermittels in der Kunststoffmutter. Das Schmiermittel, obwohl es fest ist, hat auch eine gewisse „Ausbreitungsfähigkeit“ wie bei flüssigen Schmiermitteln. Kerkote TFE-beschichtete Spindeln bieten ein Höchstmaß an Selbstschmierung und sollten nicht zusätzlich geschmiert oder in Umgebungen eingesetzt werden, in denen Öl oder andere Schmiermittelverschmutzungen möglich sind.

  • Sensormontagesatz +


    Bitte wenden Sie sich direkt an unseren Applikationsingenieur, um Unterstützung bei der Montage eines Sensor-Kits zu erhalten

    info-europe.haydonkerk@ametek.com

  • Kundenspezifisch anpassen +


    Haydon Kerk kann einzigartige motorbetriebene RGS-Linearschienenlösungen nach Ihren Vorgaben entwerfen und fertigen. Spezielle Motoreigenschaften, Schienenlängen, mehrere Schlitten, alternative Gewindespindeln, Schmierung, Drehgeber und integrierte Antriebe sind nur einige der typischen Anpassungen, die auf die Kundenbedürfnisse zugeschnitten sind. Jede Linearschiene von Haydon Kerk wird von einem erfahrenen technischen Team betreut, das für Innovation, kundenspezifische Anpassung und engagierten Kundendienst bekannt ist.

  • Nur Linearführung +


    RGW-Linearführungen von Kerk bieten eine starke, stabile Plattform für eine Vielzahl von Applikationen mit linearer Bewegung. Die RGW-Linearführung wurde so konstruiert, dass sie auf einfache Weise mit einem bequemen, leicht zugänglichen Schlitten auf jeder ebenen Fläche oder überbrückbaren freie Spannweiten montiert werden kann. Das verzahnte Aluminiumprofil mit TFE-Beschichtung Kerkote® kombiniert eine reibungsarme Linearführung mit Torsionsstabilität. Diese bewährte Materialkombination gewährleistet eine außergewöhnlich lange Lebensdauer ohne Justierung, Schmierung oder Wartung. Die Einfachheit der RGW-Linearführung lässt sie sowohl einfach bedienen und macht sie so wertvoll. Die RGW-Linearführungen von Kerk® sind die perfekten Begleiter der Kerk®-RGW-Serie von spindelgetriebenen Linearschlitten.

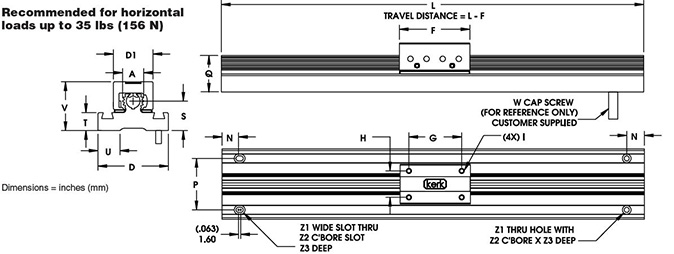

    RGW06 A D D1 F G H I* N
    (Zoll) (0,60) (2,00) (1,13) (2,00) (1,500) (0,750) 6-32 (0,500)
    mm 15,2 50,8 28,6 50,8 38,10 19,05 UNC 12,70
    RGW06 S Q S T U V Z1 Z2 Z3
    Zoll)(</151714 (1,460) (1,04)  (0,83) (0,51) (0,63) (1,4) (0,14) (0,25) (0,14)
    mm 37,08 26,4 21,2 13,0 16,0 36 3,6 6,4 3,6
    * Metrische Schlittenlochgrößen verfügbar: M3, M4, M5 und M6


  • Teilenummer-Anleitung +



    RG

    S

    06

    K

    -

    A

    0100

    -

    XXX

    Prefix

    Frame Style

    Frame Size Load

    Coating



    Drive/

    Mounting

    Nominal Thread Lead Code



    Unique Identifier

    RG=

    Rapid Guide Screw

    S=Standard
    W=Wide sensor mount capability

    06=35 lbs (156 N) (Maximum static load)

    K=TFE Kerkote
    X=Special (example: Kerkote with grease)



    A=None
    B=In-line screw motor mount

    0000=No Screw
    0100=.100-in (2.54)
    0200=.200-in (5.08)
    0500=.500-in (12.70)
    1000=1.000-in
    (25.4)



    Suffix used to identify specific motors or a proprietary suffix assigned to a specific customer application. The identifier can apply to either a standard or custom part

    Carriage holes available in Metric sizes
    M3
    M4
    M5
    M6

    NOTE: Dashes must be included in Part Number (–) as shown above. For assistance call our Engineering Team at 203 756 7441.
