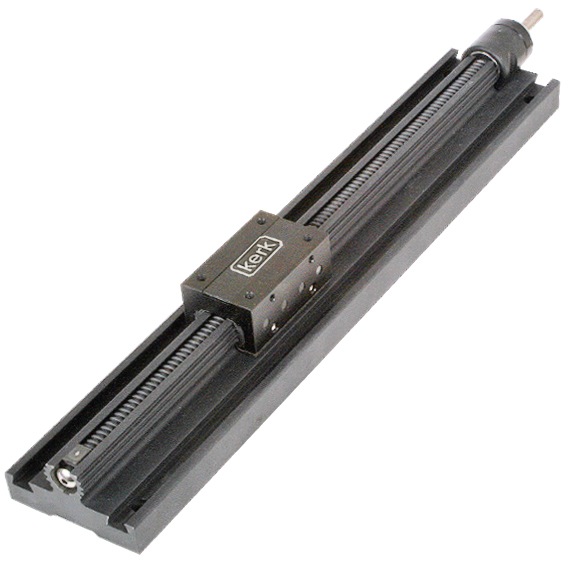

Gleitgeführte Führungsschienen von Haydon Kerk sind in vielen verschiedenen Ausführungen und Größen erhältlich, um Ihre Anforderungen zu erfüllen. Viele Schienen werden mit integrierten Antriebs-, motorbetriebenen, motorlosen oder Nur-Führungs-Versionen ohne Gewindespindel angeboten. Schienen sind mit verschleißausgleichenden, spielfrei angetriebenen Schlitten erhältlich, um Wiederholgenauigkeit und genaue Positionierung zu gewährleisten. Alle sich bewegenden Oberflächen enthalten technische Polymere, die eine präzise, starke und stabile Plattform für eine Vielzahl von Anwendungen mit linearer Bewegung bieten.
Sie sehen nicht was Sie brauchen?
Klicken Sie hier - Wir könnten Ihre Lösung haben.
Leistungsmerkmale
| Serie |
Beschreibung |
Größen |
Max. Hub |
Max. Last |
Motorbetrieben |
Nur Schiene |
Nur Führung |
Steifigkeit |
Wichtiges Attribut |
| Einheiten |
m |
N |
|
| RGS |
Aluminiumschiene mit Verschleißausgleich |
4, 6, 8, 10 |
2,5 |
67 - 445 |
X |
X |
X |
* |
Hohe Geschwindigkeit |
| RGW |
Aluminiumschiene mit Verschleißausgleich |
6, 10 |
2,5 |
156 - 445 |
X |
X |
X |
** |
Breitbasis- |
| WGS |
Aluminiumschiene mit Verschleißausgleich |
6 |
2,5 |
156 N |
X |
X |
|
*** |
Niedriges Profil |
| LRS |
Aluminiumschiene mit Verschleißausgleich |
4 |
|
222 |
X |
X |
|
*** |
Größere Axiallast |
| SRA |
Stahlrohr, kein Verschleißausgleich |
3, 4, 6, 8 |
1,6 |
45-440 |
|
X |
|
|
Kompakt |
| SRZ |
Stahlrohr mit Verschleißausgleich |
3, 4, 6, 8 |
1,6 |
45-440 |
|
X |
|
|
Kompakt |
