Can-Stack-Rotationsschrittmotoren

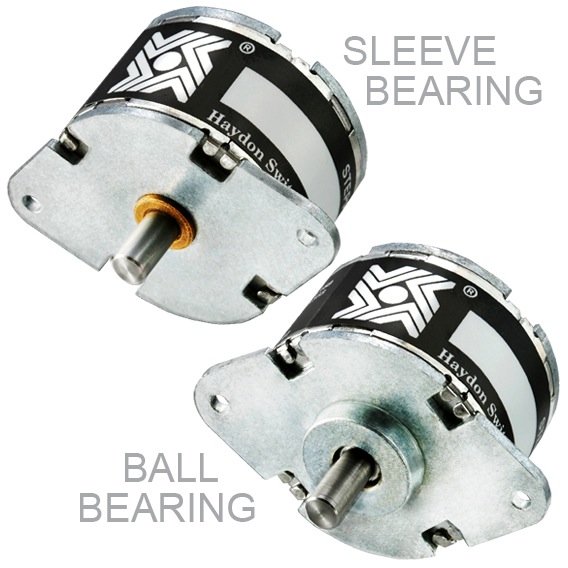

46000 Series Haydon Rotary Can Stack Stepper Motor
Die Rotationsmotoren von Haydon Kerk sind so gebaut, dass sie ein außergewöhnlich hohes Verhältnis von Drehmoment zu Größe bieten. Durch die Verwendung eines patentierten, vergrößerten Rotors mit Spulen niedriger Induktivität bieten die Motoren ein überaus hohes Drehmoment und kontinuierliche, zuverlässige hohe Leistung. Bei Nennspannung produziert der 46-mm-Motor ein Haltedrehmoment von 0,11 Nm, der 36-mm-Motor produziert 0,03 Nm, der 26-mm-Motor produziert 0,01 Nm und der 20-mm-Motor produziert 0,004 Nm. Optionale Seltenerdmagnete können für ein noch höheres Drehmoment ausgewählt werden. Bronze-Gleitlager sind Standard, Kugellager sind ebenfalls erhältlich.

Merkmale:
  • Hochenergie-Neodym-Magnete
  • Bipolare und unipolare Wicklungen für Nennwerte von 5 und 12 VDC
  • 7,5° und 15° Grad Schrittwinkel

Sie sehen nicht was Sie brauchen?  Klicken Sie hier - Wir könnten Ihre Lösung haben.

Leistungsmerkmale:
Teilenummer Durchmesser Schrittwinkel Haltedrehmoment Rastmoment
Z20000 20 mm 15° 0,46 Ncm 0,12 Ncm
Z26000 25,4 mm 7,5° & 15° 1,27 Ncm 0,18 Ncm
26000 25,4 mm 7,5° & 15° 1,13 Ncm 0,09 Ncm
36000 35,3 mm 7,5° & 15° 3,18 Ncm 0,20 Ncm
46000 46 mm 7,5° & 15° 11,3 Ncm 0,64 Ncm
