RGS04

RGS04 Non-motorized Linear Rail
Die nicht motorbetriebene Linearschiene RGS04 ist mit einer Antriebswelle erhältlich, die mit einem Motor oder einem mechanischen Getriebe gekoppelt werden kann. Schienen können auch nach Hublängen, mit einem oder zwei Schlitten und Beschichtungen angepasst werden. Wenden Sie sich an einen Anwendungstechniker, um technischen Support zu erhalten.

  • Technische Daten +


    Gewindesteigung Gewindesteigungs-Code Typisches Schleppmoment Drehmoment zum Bewegen der Last Konstruktive Last Spindelträgheitsmoment
    Schienen-Serie mm Nm Unze Zoll/Pfund Nm/kg Pfund kg Unze Zoll sec²/Zoll kgm²/m
    RGS04K - A0100 - XXX 2,54 100 0,02 0,016 7 6,5 x 10-6
    RGS04K - A0200 - XXX 5,08 200 0,03 0,023 7 6,5 x 10-6
    RGS04K - A0500 - XXX 12,70 500 0,04 0,039 7 6,5 x 10-6
    RGS04K - A1000 - XXX 25,40 1000 0,04 0,070 7 6,5 x 10-6

  • Maßzeichnungen +


    Please note: Metric numbers are for reference only.


    RGS04 A B C D D1 E F G H I* K L1 L2
    (Zoll) (0,40) (0,83) (0,125) (0,75) (0,75) (0,53) (1,38) (1,00) (0,50) 4-40 (0,60) (0,53) (0,47)
    mm 10,2 21,1 3,175 19,1 19,1 13,5 35,1 25,4 12,7 UNC 15 13,5 11,9
    RGS04 N S Q R S  T U V X Y Z1 Z2 Z3
    (Zoll) (0,375) (0,60) (0,5) (0,52) (0,37) (0,15) (0,23)   (0,7) (0,38) (0,115) (0,11) (0,2)   (0,09)
    mm 9,525 15,24 12,7 13,2 9,4 3,8 5,8   18 9,7 2,92 2,8 5,1 2,3

  • Schmierung +


    Die RGS-Linearführungen von Kerk haben Kerkote®-TFE auf allen kritischen Oberflächen.

    Alle beweglichen Oberflächen bestehen aus Kerkite®-Polymeren, die auf der TFE-Beschichtung Kerkote® gleiten und eine starke, stabile Plattform für eine Vielzahl von Applikationen mit linearer Bewegung bieten.

    Kerkote TFE ist eine weiche Beschichtung, ein Langzeit-Trockenschmiermittel, das für weichere Kunststoffe wie Acetyl und Nylon mit oder ohne mechanische Verstärkung optimiert ist. Die Schmierung der Mutter-/Gewindespindel-Grenzfläche erfolgt durch die Mutter, die Kerkote TFE-Partikel von der Beschichtung aufnimmt, sowie durch das Wandern des inneren Schmiermittels in der Kunststoffmutter. Das Schmiermittel, obwohl es fest ist, hat auch eine gewisse „Ausbreitungsfähigkeit“ wie bei flüssigen Schmiermitteln. Kerkote TFE-beschichtete Spindeln bieten ein Höchstmaß an Selbstschmierung und sollten nicht zusätzlich geschmiert oder in Umgebungen eingesetzt werden, in denen Öl oder andere Schmiermittelverschmutzungen möglich sind.

  • Kundenspezifisch anpassen +


    Haydon Kerk kann einzigartige motorbetriebene RGS-Linearschienenlösungen nach Ihren Vorgaben entwerfen und fertigen. Spezielle Motoreigenschaften, Schienenlängen, mehrere Schlitten, alternative Gewindespindeln, Schmierung, Drehgeber und integrierte Antriebe sind nur einige der typischen Anpassungen, die auf die Kundenbedürfnisse zugeschnitten sind. Jede Linearschiene von Haydon Kerk wird von einem erfahrenen technischen Team betreut, das für Innovation, kundenspezifische Anpassung und engagierten Kundendienst bekannt ist.

  • Nur Linearführung +


    RGS-Linearführungen von Kerk bieten eine starke, stabile Plattform für eine Vielzahl von Applikationen mit linearer Bewegung. Die RGS-Linearführung wurde so konstruiert, dass sie auf einfache Weise mit einem bequemen, leicht zugänglichen Schlitten auf jeder ebenen Fläche oder überbrückbaren freie Spannweiten montiert werden kann. Das verzahnte Aluminiumprofil mit TFE-Beschichtung Kerkote® kombiniert eine reibungsarme Linearführung mit Torsionsstabilität. Diese bewährte Materialkombination gewährleistet eine außergewöhnlich lange Lebensdauer ohne Justierung, Schmierung oder Wartung. Die Einfachheit der RGS-Linearführung lässt sie sowohl einfach bedienen und macht sie so wertvoll. Die RGS-Linearführungen von Kerk® sind die perfekten Begleiter der Kerk®-RGS-Serie von spindelgetriebenen Linearschlitten.

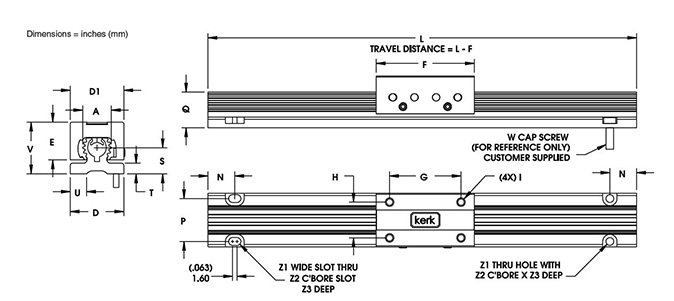

    RGS04 A D D1 E F G H I* N
    (Zoll) (0,40) (0,75) (0,75) (0,53) (1,40) (1,00) (0,50) 4-40 (0,375)
    mm 10,2 19,1 19,1 13,5 35,6 25,4 12,7 UNC 9,525
    RGS04 S Q S T U V Z1 Z2 Z3
    (Zoll) (0,60) (0,5) (0,37) (0,15) (0,23) (0,7) (0,11) (0,2) (0,09)
    mm 15,24 12,7 9,4 3,8 5,8 18 2,8 5,1 2,3

    * Metrische Schlittenlochgrößen verfügbar: M3, M4

  • Teilenummer-Anleitung +




    BEISPIEL:
    RGW10K-B0100-XXX = RGS®, Breiter Rahmen für die Sensormontage, für eine Last von 445 N, Gewindespindel mit TFE-Beschichtung Kerkote®, mit Inline-Montage des Motors der Größe 17, 2,54 mm Gewindesteigung ohne zusätzliche Funktionen.
    Die Bestellnummer muss Bindestriche ( - ) in der Reihenfolge enthalten, wie oben gezeigt.
