Führungsschienensysteme mit Kugelführung

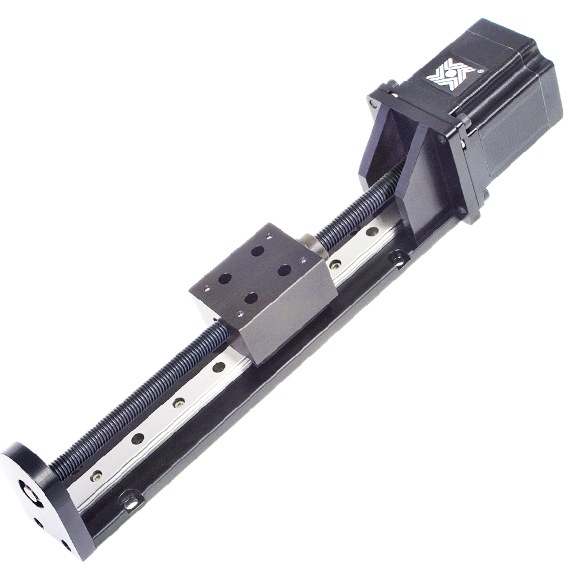

Ball Guided Rail System
Die Linearschiene BGS kombiniert viele Technologien in einer einzigen integrierten Linearbewegungsplattform. Das System bietet eine hervorragende Belastbarkeit und ist sowohl für normale als auch überhängende Lasten ausgelegt. Die hohe Wank-, Neig- und Giermomentbelastbarkeit ermöglicht dem System eine hohe Genauigkeit und Reproduzierbarkeit selbst bei Applikationen mit beträchtlicher einseitiger Belastung. Die Gewindespindel treibt einen maschinell bearbeiteten Aluminiumschlitten an, der auf einer Präzisions-Kugelschienenführung aus rostfreiem Stahl befestigt ist, was zu einem starren, leichtgängigen Antriebssystem führt. Die Linearschienen-Plattform BGS verfügt außerdem über einen verschleißausgleichenden, spielfreien Schlitten. Die Spindel ist mit TFE-Beschichtung Black Ice® beschichtet und bietet eine dauerhaft verschleißfeste Trockenschmierung. Zusammen mit einem IDEA-Antrieb kombiniert das System die Hybrid-Linearaktuator-Technologie von Haydon mit einem voll programmierbaren, integrierten Schrittmotorantrieb. Durch die Kombination von Technologien in einer einzigen vormontierten Einheit kann Haydon Kerk Motion Solutions die Systemintegration für OEMs oder Endanwender verbessern. Die Gesamtkosten für den Kunden werden ebenfalls gesenkt, indem eine Komplettlösung angeboten wird, da die Notwendigkeit einer Umwandlung von Dreh- in Linearbewegung entfällt und die Produktentwicklung vereinfacht wird.

Sie sehen nicht was Sie brauchen?  Klicken Sie hier - Wir könnten Ihre Lösung haben.

Leistungsmerkmale

Größe Schienenbreite Schienenhöhe Max. Hub Max. Last Motorbetrieben Nur Schiene Nur Führung Wichtiges Attribut
Einheiten mm mm m N
Motorbetrieben
BGS 04 19 31 0,46 100 X Höchste Lasten, Lebensdauer
BGS 06 29 38 0,61 600 X
BGS 08 41 45 0,76 1000 X
