3/16" (5mm)

Haydon Kerk Lead Screws
Gewindespindel-Baugruppen von Kerk sind modifizierte Acme-Gewindeformen, die für die Leistung optimiert sind und in einem breiten Spektrum von Gewindespindeldurchmessern, Gewindesteigungen und Muttertypen erhältlich sind, maßgeschneidert für Ihre Applikation. Gewindespindeln von Kerk sind selbstjustierend, wartungsfrei und benötigen keine Schmierung. Mit maximaler Genauigkeit, hoher Reproduzierbarkeit, reibungslosem, leisem Betrieb und niedrigen Kosten sind Gewindespindel-Baugruppen von Kerk die beste Wahl für lineare Bewegungssteuerung mit hoher Leistung.

  • Technische Daten +


    Gewindespindel mit 5 mm Durchmesser. Durchmesser-Code 018
    Gewindesteigung Gewindes
    teigungs-Code    		 Links
    Verfügb.    		 Außendurchmesser (als Bezugswert) Kerndurchmesser (als Bezugswert) Wirkungsgrad %*
    Zoll mm
    		Zoll mm Zoll mm
    0,02 0,5 0020 0,188 4,78 0,163 4,14 30
    0,025 0,64 0025 0,188 4,78 0,15 3,81 39
    0,039 1 0039 0,188 4,78 0,144 3,66 47
    0,05 1,27 0050 0,188 4,78 0,124 3,15 58
    0,1 2,54 0100 0,188 4,78 0,136 3,45 69
    0,1875 4,76 0188 0,188 4,78 0,167 4,24 78
    0,2 5,08 0200 0,188 4,78 0,124 3,15 82
    0,375 9,53 0375 0,188 4,78 0,161 4,09 84
    0,4 10,16 0400 0,188 4,78 0,124 3,15 84
    0,427 10,85 0427 0,188 4,78 0,162 4,11 85
    0,5 12,7 0500 ? 0,188 4,78 0,142 3,61 86
    ** Die angegebenen Wirkungsgrade für Mikrospindeln sind theoretische Werte, die auf nicht beschichteten Gewindespindeln basieren.
    Schattierte Bereiche wurden von ihrer konstruktiven Abmessung in Zoll oder mm in eine äquivalente Abmessung in mm oder Zoll übertragen.

  • Kompatible Muttern +


    Kompatible Gewindespindel-Muttern mit 5 mm Durchmesser
    EIGENSCHAFT EINHEITEN CMP WDG NTB NTG BFW
    Dynamische Last kg 5
    2,3    		 10
    4,5    		 5
    2,3    		 5
    2,3    		 25
    11
    Statisches Reibungs-
    Schleppmoment    		 Unzen Zoll
    Nm    		 4
    0,03    		 4 max.
    0,03 max.    		 0,1-0,5
    0,001-0,004    		 0,1-0,5
    0,001-0,004    		 Frei-
    Lauf

  • Schmiermitteloptionen +


    Haydon Kerk Motion Solutions™ bietet mehrere Optionen für die Schmierung. Alle Gewindespindel-Muttern von Kerk® bestehen aus selbstschmierenden Polymeren. Wenn maximale Leistung erforderlich ist, bieten TFE-Beschichtungen Kerkote® und Black Ice™ in den anspruchsvollsten Applikationen unübertroffene Ergebnisse.

    TFE-Beschichtung Kerkote®

    Kerkote TFE ist eine weiche Beschichtung, ein Langzeit-Trockenschmiermittel, das für weichere Kunststoffe wie Acetal und Nylon mit oder ohne mechanische Verstärkung optimiert ist. Die Schmierung der Mutter-/Gewindespindel-Grenzfläche erfolgt durch die Mutter, die Kerkote TFE-Partikel von der Beschichtung aufnimmt, sowie durch das Wandern des inneren Schmiermittels in der Kunststoffmutter. Das Schmiermittel, obwohl es fest ist, hat auch eine gewisse „Ausbreitungsfähigkeit“ wie bei flüssigen Schmiermitteln. Kerkote TFE-beschichtete Spindeln bieten ein Höchstmaß an Selbstschmierung und sollten nicht zusätzlich geschmiert oder in Umgebungen eingesetzt werden, in denen Öl oder andere Schmiermittelverschmutzungen möglich sind.

    TFE-Beschichtung Black Ice™

    Die TFE-Beschichtung Black Ice hat viele der Vorteile von Kerkote TFE, ist aber im Gegensatz dazu eine harte Beschichtung, die eine außergewöhnliche Haltbarkeit in allen Umgebungen mit praktisch jeder Art von Polymer-Gewindespindel-Mutter bietet. Anstatt als Trockenschmiermittel zu wirken, ist Black Ice TFE eine Gleitbeschichtung, deren Oberflächeneigenschaften das Metall verdrängen, auf das sie aufgetragen ist. Obwohl es nicht für die Verwendung mit metall- oder glasfaserverstärkten Muttern vorgesehen ist, ist Black Ice TFE fest mit der Oberfläche der Gewindespindel verbunden und kann Abrieb durch Verschmutzung, starre Polymersysteme, Fluidaufprall und Applikationen mit Waschvorgängen standhalten.

    Verfügbare Schmiermittel

    TFE-Beschichtungen sollen ohne zusätzliche Schmiermittel verwendet werden. Es gibt bestimmte Applikationen, bei denen eine externe Schmierung erwünscht sein kann. Dazu gehören die Verwendung von Muttermaterialien wie glasfaserverstärktem Kunststoff oder Metall. Haydon Kerk Motion Solutions bietet eine Auswahl an Schmierfetten, die speziell für diese Applikationen entwickelt wurden. Bitte wenden Sie sich an einen Vertriebsingenieur, um Unterstützung bei der Auswahl des besten Schmiermittels für Ihre Anforderungen zu erhalten.

  • Typische Endenbearbeitungsfunktionen +


    Standard End Machine

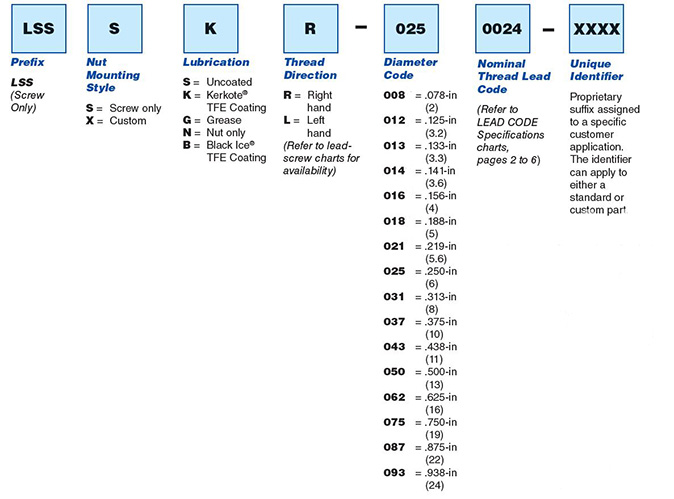

  • Teilenummer-Anleitung +




    BEISPIELE

     WDGABR-037-0125-XXXX = Baugruppe mit: Mutter der WDG-Serie, dreieckige Flanschbefestigung, TFE-Beschichtung Black Ice™ , Rechtsgewinde, 3/8-Zoll-Nenndurchmesser, 0,125-Gewindesteigung, ohne zugewiesene eindeutige Kennung.

    ZBXTKR -043-0250-XXXX = Baugruppe mit: Mutter der ZBX-Serie, Schraubbefestigung, TFE-Beschichtung Kerkote®, Rechtsgewinde, Nenndurchmesser 7/16 Zoll, Gewindesteigung 0,250, ohne zugewiesene eindeutige Kennung.

    Wenn Sie Hilfe bei der Anwendung oder bei der Auftragserfassung benötigen, wenden Sie sich bitte an die technischen Berater von Haydon Kerk Motion Solutions im Bereich Leadscrew Assemblies (Gewindespindelanordnungen) unter der Telefonnummer 603.213.6290
    HINWEIS:
    Nicht alle Gewindesteigungen sind für alle Spindeldurchmesser verfügbar.
    Neue Muttern und Gewindesteigungen werden ständig ergänzt. Wenden Sie sich bitte an Haydon Kerk Motion Solutions hinsichtlich der neuesten verfügbaren Optionen.
