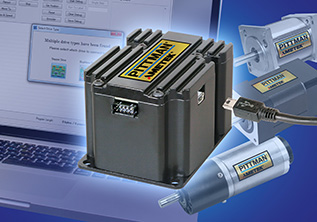

HARLEYSVILLE, PA – PITTMAN® Motors, ein Geschäftsbereich von AMETEK Precision Motion Control, kündigt die neueste Ergänzung seiner IDEATM -Reihe von Motorsteuerungen an: den programmierbaren bürstenlosen 3-Phasen-Motorantrieb PBL4850E. Mit dem PBL4850E können PITTMAN® -Motorbenutzer intuitiv und verteilte eigenständige komplexe Bewegungsprofile erstellen, wodurch zusätzliche Komponenten für die Bewegungssteuerung wie programmierbare Logiksteuerungen oder Busse für die Feldkommunikation entfallen.
Zu den einzigartigen Merkmalen der grafischen Benutzeroberfläche gehört die automatische Auffüllung von Bewegungsprofilparametern, die auf der Eingabe von nur wenigen Motordaten basiert. Komplexe Motorparameterberechnungen oder detaillierte Kenntnisse der Motordaten sind für einen ordnungsgemäßen Betrieb nicht erforderlich. Darüber hinaus macht die Pittman IDEA-Software das Programmieren von Motoren durch die Verwendung intuitiver Tasten auf dem Bildschirm einfacher als durch komplizierte Befehlssätze oder proprietäre Programmiersprachen.
Der PBL4850E ist eine bürstenlose 4-Quadranten-Motorsteuerung, die eine sinusförmige Kommutierung verwendet, um einen leichten Lauf zu erzeugen. Der durch die sinusförmige Kommutierung erzeugte gleichförmige Drehmomentverlauf minimiert die Drehmomentwelligkeit. Der Antrieb verfeinert die Bewegung durch die Integration von zwei Bewegungsprofilen: trapezförmige Kurve und S-Kurve. Letzteres kann verwendet werden, um eine ruckartige Bewegung aufgrund von schnellen Änderungen der Geschwindigkeiten zu beseitigen.
Der Antrieb bietet eine programmierbare Stromregelung von bis zu 5,6 A Spitze mit einer optionalen Stromverstärkung während des Hoch- und Runterfahrens des Motors von bis zu 6,5 A Spitze. Mit einer Eingangsspannung von 12-48 VDC kann der Antrieb eine breite Palette bürstenloser Motoren aufnehmen. Hall-Sensorsignale werden für die Phaseninitialisierung verwendet, und ein Drehgeber liefert eine Positionsrückmeldung.
Weitere Merkmale sind 8 opto-isolierte Mehrzweck-Ein- und Ausgänge. Jeder Eingang ist für 5 bis 24 VDC, maximal 8 mA pro Eingang ausgelegt. Die Ausgänge sind offene Kollektoren, 5 bis 24 VDC, maximal 200 mA pro Ausgang. Der IDEA-Antrieb PBL4850E kommuniziert über USB mit Mini-USB.
Die IDEA-Software ist mit zahlreichen Programmiergeräten konfigurierbar, um die Erstellung von Programmen mit dem PBL4850E-Antrieb vielseitig zu gestalten. Die Auswahl der Einheit für Drehzahlen schafft eine Plattform für Benutzer, um komplexe Bewegungsgeschwindigkeitsprofile zu erzeugen, die auf rotationsbasierte Applikationen ausgerichtet sind. Die Auswahl der Einheiten Zoll oder Millimeter vereinfacht die Programmierung innerhalb eines linear-basierten Setups, indem Benutzern ermöglicht wird, mit nativen Einheiten innerhalb des Systems zu programmieren, um Bewegungsprofile zu erzeugen.
Echtzeit- und programmierbare Betriebsmethoden machen die Antriebe ideal für die Prototypfertigung und die Integration in Systeme. Benutzer können sofort Bewegungen beobachten, wenn sie Befehle direkt über die USB-Schnittstelle an den Antrieb senden. Auf diese Weise können Anwender problemlos Bewegungsprofile mit unterschiedlichen Parametern senden, um Drehmoment- und Geschwindigkeitsbegrenzungen unter Last in der Entwicklungsphase zu bestimmen.
Der Antrieb eignet sich auch gut für die Integration in Systeme, da er eine breite Palette von komplexen Bewegungsprogrammen im Speicher speichern kann und sie unabhängig ausführen kann, ohne eine Verbindung zu einem Computer oder einem Kommunikationsbus herzustellen.
Die IDEA-Software ermöglicht Systementwicklern die einfache Problembehandlung von Programmen mit einer zeilenweisen oder mehrzeiligen Programmausführung und einer interaktiven Debug-Funktion. Ein- und Ausgänge können mit der Software vor dem Anschluss der eigentlichen E/A-Hardware simuliert werden. Das Betreiben bürstenloser Motoren war nie einfacher.
Der IDEA-Antrieb ist die perfekte Ergänzung für die breite Palette der neuen bürstenlosen ECO-Motoren von PITTMAN Motors. Die PITTMAN Motorfamilie umfasst eine Vielzahl von Gleichstrom-Motorgrößen und -technologien, von bürstenlosen Gleichstrommotoren mit 10 mm Durchmesser in medizintechnischen Hochgeschwindigkeitsapplikationen bis hin zu großen Gleichstrom-Servomotoren in NEMA-Baugrößen, die in anspruchsvollen Automatisierungsanlagen verwendet werden.
PITTMAN bietet auch eine breite Palette von ergänzenden Produkten wie Getriebe, Drehgeber, Bremsen und Antriebssysteme an.
AMETEK Precision Motion Control ist ein Geschäftsbereich von AMETEK, Inc., einem weltweit führenden Hersteller von elektronischen Instrumenten und elektromechanischen Geräten.
Donnerstag, 5. November 2015
####
